XQ-C65S-63系列

•

• XQC65s-63/4P 系列智慧小型斷路器



  實時監測線路數據，故障預警與報警



  通過能耗分析與科學計劃降低能源成本



  遠程控制

  本產品適用于戶內，交流50Hz，額定電壓220V，額定電流不超過63A 的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護，亦可用于不頻繁的通斷操作。

技術參數

•

  產品選型

  企業代號	設計序號	智慧型	殼架等級電流	極數	脫扣類型	額定電流流
  XQ	65	S	63	4P	C	32
  ?	?	?	63:63A	4P:4P	C:C型	6:6A
  ?	?	?	?	?	D:D型	16:16A
  ?	?	?	?	?	?	32:32A
  ?	?	?	?	?	?	40:40A
  ?	?	?	?	?	?	63:63A

  備注:整定電流:如選用額定電流為50A的產品，其產品整定電流可設定在1~50A的范圍內。

•

  主要技術參數

  項目	參數
  極數	4P
  功能	計量統計/ 過載保護/ 過欠壓保護/ 遠程分合閘/ 手自一體重合閘
  殼架等級額定電流值	63A
  額定工作電壓	AC400V
  額定電流	16A,32A,63A
  瞬時脫扣類型	C、D
  額定短路分?jǐn)嗄芰?/td>	6000A
  機械壽命	10000次
  電氣壽命	6000次

•

  適用工作環境及安裝條件

  項目	參數
  防護等級	IP20
  接線能力	1 ~ 35mm2
  使用環境溫度	-5℃ ~ 40℃
  抗?jié)駸嵝?/td>	2 類
  海拔	≤ 2000m
  污染等級	2
  安裝環境	無顯著沖擊和震動的地方
  安裝類別	Ⅲ
  安裝方式	DIN 標準導軌

•

  表1

  額定電流In（A）	1~6	10	16、20	25	32	40、50	63
  銅導線標稱截面積（mm2）	1	1.5	2.5	4	6	10	16

•

  產品主要功能

  本地漏電自檢	手動按鍵自檢功能
  手機操作漏電自檢	手機操作漏電自檢
  漏電自動自檢	設置自動自檢
  自動送電	排除故障自動送電
  電壓電流檢測	可實時查詢
  功率限定	達到要求功率斷電
  短路保護	5-10 倍額定電流，0.04 秒斷路保護
  過載過流保護	超過額定電流、額定負載斷電保護
  欠壓保護	電壓低于180V 報警，170 斷電
  過壓保護	電壓高于260 報警，270 斷電
  過溫保護	溫度超過70℃報警，超過90℃斷電
  本地手動推桿	控制通斷
  本地電動控制	控制通斷
  遠程手機控制	控制通斷
  安全信息記錄	用電故障或檢測記錄
  手機APP 管理	用戶用電與能耗管理
  電量	電量統計
  平臺集中管理	智慧用電管理與安全監管平臺集中統計分析

•

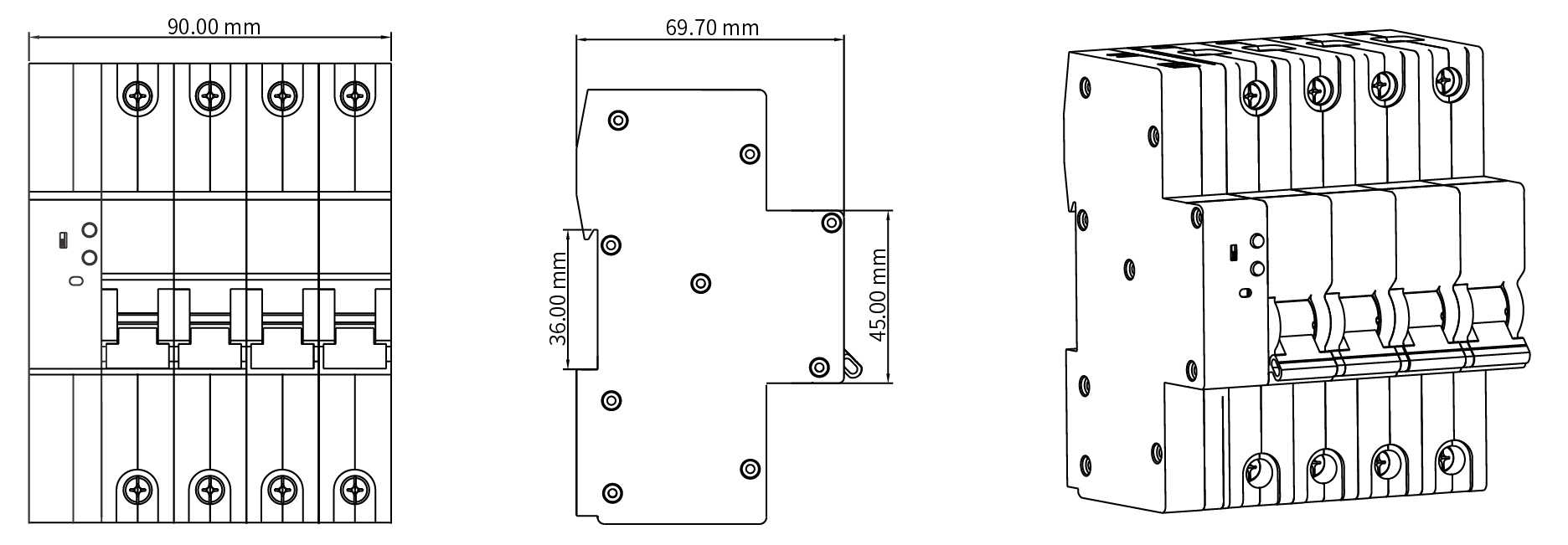

  產品尺寸
